內進流網板式格柵是一種替代傳統轉鼓格柵的細格柵，主要用于自來水廠，污水廠等各類污水處理項目中，用以分離和去除污水中的木楔、枝桿、毛發、纖維物等懸浮物，及應用于MBR膜前處理設備。

技術參數

格柵寬度B（mm）	600~3000
安裝角度（°）	60~90
孔徑	≤1
功率（KW）	0.75~4.0
適用池深	2~15
適用池寬	≥1.5
沖洗水壓力（MPa）	≥3.0
捕捉率	80-90%
單臺處理量（萬噸/天）	4-15
單位過水流量（參考）孔徑：≤3	700m3/h
單位過水流量（參考）孔徑：≤4~6	900m3/h

性能特點
       1、捕獲細小懸浮物效率高；
       2、上部垂直安裝大大節省空間；
       3、柵板容易拆卸和替換；
       4、過水量大；
       5、替代傳統轉鼓格柵；
       6、MBR膜前處理設備。

主要結構及工作原理

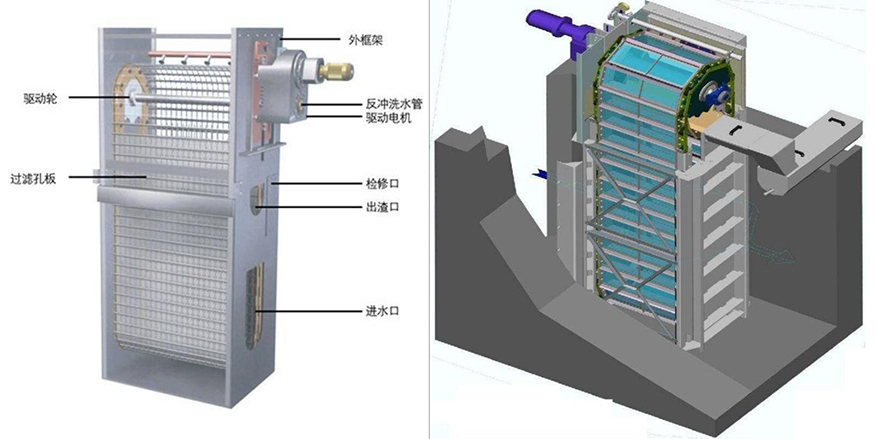

       該設備主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統、集渣槽及電控系統組成。帶有懸浮物的污水進入該設備，污水從格柵兩側的網板流出，木模、枝桿、毛發、纖維物等懸浮物被截流在內壁上，并隨著回轉鏈的不停運動，提升至格柵頂部。設備頂部在網板外側設有壓力沖洗裝置，該裝置不停地對頂部濾網進行沖洗，把被截流的懸浮物沖刷到設備內部的集水槽中，自流出格柵。

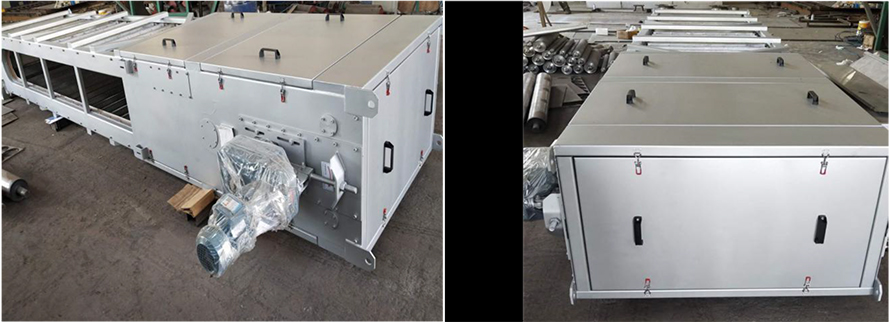

設備圖片
